卡套接頭的裝配
發布時間：2020/7/28 9:04:39 來源: 作者：鎮江華工儀表電器有限公司
摘要：卡套接頭構成：連接頭體、卡套式接頭（前卡套式接頭、后卡套式接頭）、螺帽。
上一篇我們送上的文章是儀表閥門日常吹洗維護為了更加全面的介紹三通卡套接頭、銅制卡套接頭、鋼制卡套接頭、卡套直通中間接頭、儀表閥門4、梯型橋架、儀表閥門1、儀表閥門2、儀表閥門3、SF-2B 一體化三閥組、等產品，我們將持續發布相關知識，幫助大家了解更多的信息。

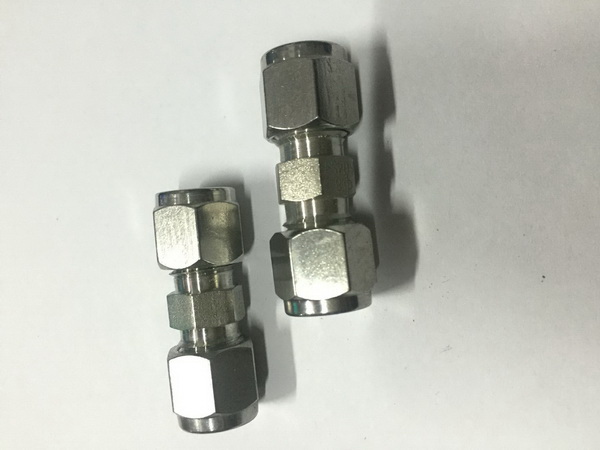

卡套接頭構成：連接頭體、卡套式接頭（前卡套式接頭、后卡套式接頭）、螺帽。
1 、鋸下適合長短的無縫管，除去端口號毛邊。無縫鋼管內孔要與中間線豎直，視角尺寸公差不超0.5 度。假如無縫鋼管必須鈑金折彎，則無縫鋼管內孔至彎折位置的平行線段距離不可以低于三倍螺帽的長短。
2、把螺帽和卡套在無縫管上。留意螺帽和卡套式接頭的方位，不必安反。
3 、在自帶配連接頭體外螺紋和卡套式接頭上刷上潤滑脂，把無縫鋼管插進連接頭體，（無縫鋼管一定要插到底）用力扭緊螺帽。
4 、扭緊螺帽直到卡套式接頭卡死無縫鋼管，這一大轉折能夠根據扭緊扭矩的提升感受到（工作壓力點）。
5、做到工作壓力點后，再將螺帽扭緊1/2圈。
6 、將自帶配連接頭體拆下來，查驗卡套式接頭刃邊的置入狀況，由此可見的凸起帶務必鋪滿卡套式接頭前端開發的室內空間�？ㄌ资浇宇^能夠略微轉動，但不可以徑向挪動。
本文由鎮江華工儀表電器有限公司于2020/7/28 9:04:39整理發布。
轉載請注明出處：http://www.bztclsw.com/news/5703.html。
