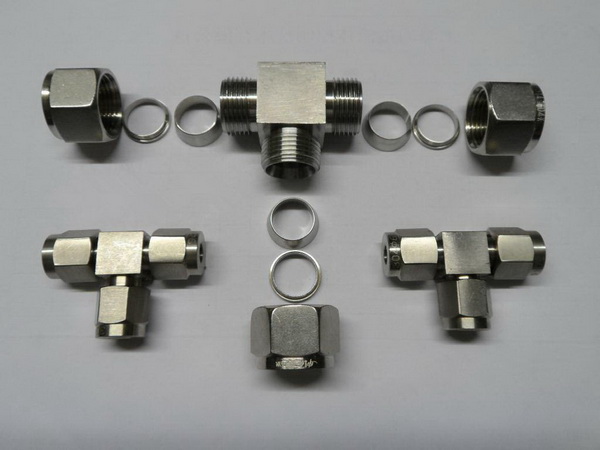

上海三通卡套接頭密封安裝原理
發布時間：2020/7/9 9:12:44 來源: 作者：鎮江華工儀表電器有限公司
摘要：密封特性：具備聯接牢固、抗壓工作能力高、密閉性和頑固性好、安裝維修便捷、工作中可以信賴等特性。
上一篇我們送上的文章是寧波市儀表閥門管件基礎知識為了更加全面的介紹三通卡套接頭、銅制卡套接頭、鋼制卡套接頭、卡套直通中間接頭、儀表閥門4、梯型橋架、儀表閥門1、儀表閥門2、儀表閥門3、SF-2B 一體化三閥組、等產品，我們將持續發布相關知識，幫助大家了解更多的信息。
密封特性：具備聯接牢固、抗壓工作能力高、密閉性和頑固性好、安裝維修便捷、工作中可以信賴等特性。
工作原理：是將無縫鋼管插進卡套式接頭內，運用卡套式接頭螺帽卡緊，排斥卡套式接頭，選擇水管而密封性。
上海三通卡套接頭安裝方法：
1， 鋸下適合長短的無縫管，除去端口號處毛邊。水管內孔要與中間線豎直，視角尺寸公差不超0.5°。假如水管需要鈑金折彎，則從水管內孔至彎折位置的平行線段距離不可以低于三倍螺帽長短。
2， 把螺帽和卡安全套在無縫管上。留意螺帽和卡套式接頭的方位，不必安反了。
3， 在自帶配連接頭體外螺紋和卡套式接頭上刷上潤滑脂，把水管插進連接頭體， （水管一定要插到底）用力扭緊螺帽。
4， 扭緊螺帽直到卡套式接頭卡死水管，這一大轉折能夠 根據扭緊扭矩的提升覺得到(工作壓力點)。
5， 做到工作壓力點后，再將卡緊螺帽扭緊1/2圈。
6 ，將自帶配連接頭體拆下來，查驗卡套式接頭刃邊的置入狀況，由此可見的凸起帶務必鋪滿卡套式接頭內孔的室內空間。卡套式接頭能夠 稍轉動，但不可以徑向變化。
7， 后面安裝，將具體安裝中的連接頭體的外螺紋涂上潤滑脂、卡緊螺帽與之相互配合擰至可覺得到的扭緊力提升才行.然后再扭緊1/2圈安裝結束。
